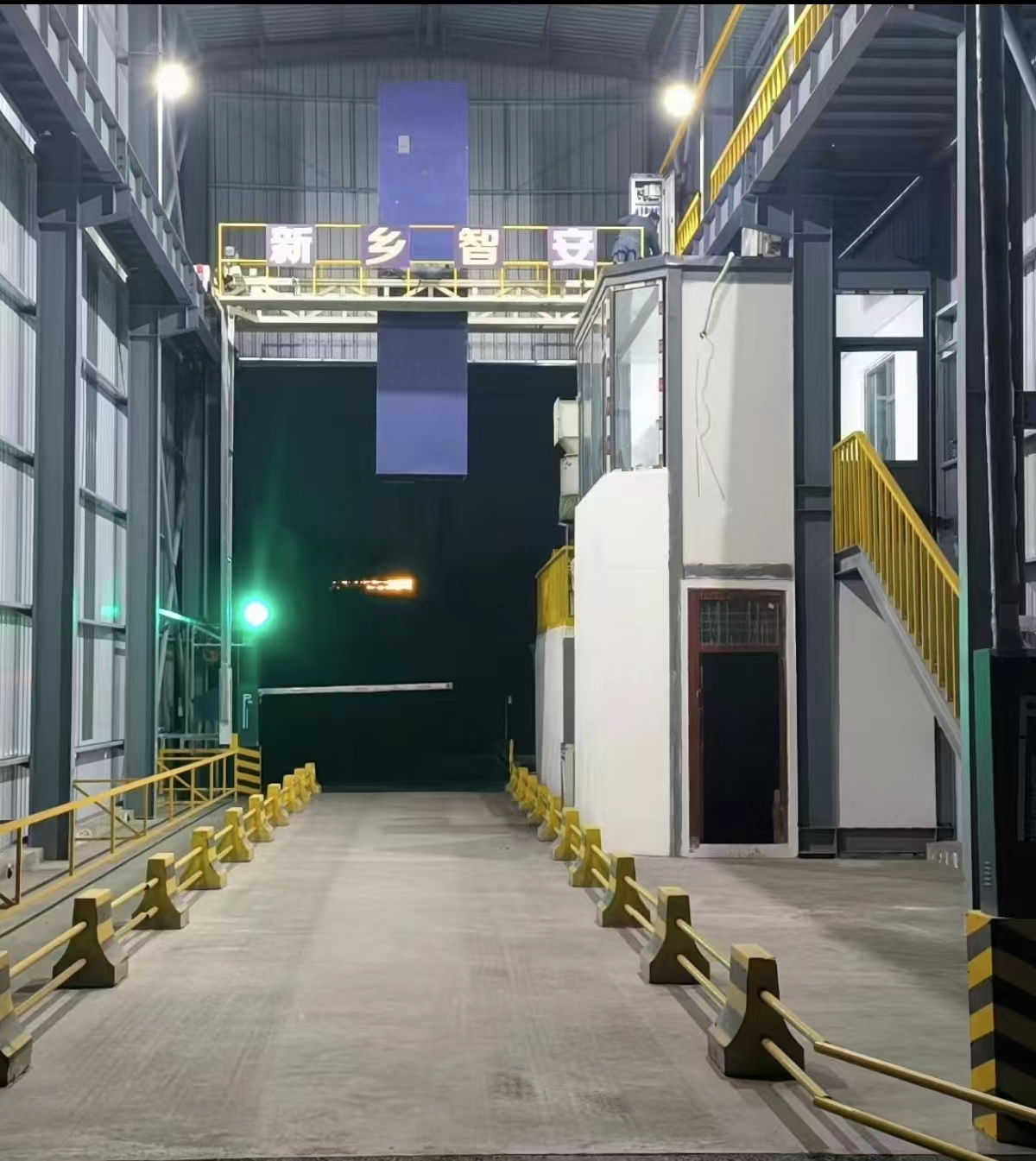

新型全自動橋式汽車入廠煤采樣機介紹
企業燃料管理“采制化”環節中 采樣環節*為重要，采樣環節出問題后續的制樣化驗就沒有意義。我公司針對目前業內采樣存在的，采樣盲區過大，采樣頭漏煤，破碎機易堵，方面做了全面技術升級，整套系統在無人干預情況下保證設備正常運行，穩定性**，獲得多項家發明**。
雙擊可放大視頻
關鍵技術介紹：
一 定位及測量技術
采用*新的6D激光掃描測量及定位裝置測量技術，可以自動測量每一輛車車廂的長寬，底盤高度，料面高度，拉筋位置，車輛傾斜度等；其中拉筋數據只檢測一次錄入系統，其它數據車車檢測；避免人為因素造成的信息錄入錯誤和私改車型造成的采樣不到位情況。采樣范圍可以達到，距離車廂邊緣≤10cm，拉筋前后≤15cm,車底≤5cm。
二 采樣頭
我公司研發的“下部縮分螺旋鉆桿”（**技術）經過特殊設計的采樣頭，煤樣無需提升至上部縮分，而在采樣桿下部縮分，采樣桿上部設有樣品暫存?zhèn)}，實際采樣時縮分是在車廂內部進行，可以有效解決車廂底部煤取不出來的問題，而且采樣過程中煤不會灑落。詳見下部視頻
視頻左側是我公司新型采樣頭，右邊是傳統采樣頭，對比可以看出，新型采樣頭沒有煤掉落現象，鉆頭無內漏現象。
雙擊可放大視頻
三 零污染破碎裝置
我公司最新研發的防堵破碎機，改變了傳統環錘破碎機的上清掃方式，同時增加下清掃（篩板清掃），確保破碎水分＜30%的各種物料，出料粒度6/13mm，不發生堵塞現象。磨碎裝置每次破碎后，腔體內殘留量小于100g。詳見下部視頻
雙擊可放大視頻
四：智能集樣裝置
智能集樣裝置可以根據不同單位和不同煤種進行樣品桶分配，進樣時采用伸縮落料管伸入桶內，揚塵很??；并且具有自動加密和電子鎖功能。由于桶蓋設計內開門，水分損失極小，同時桶蓋采用無線供電方式，桶蓋內無電池設計，不存在充電問題。故障率極低。
主要設備及技術參數
技術項目 | |
整機技術參數 | |
整機型號 | ZAQCY-100A |
整機功率（kW） | 40KW |
采樣機形式 | 橋式 |
定位方式 | 激光掃描定位 |
車輛尺寸測量（車廂長、寬、高、底盤） | 三維激光掃描自動測量 |
采樣頭形式 | 全斷面下縮分采樣頭 |
零污染破碎裝置 | 環錘防堵破碎機（進料口和篦子帶自動清掃機構） |
縮分器形式 | 旋轉刮板式 |
樣品封裝形式 | 保密轉盤樣品通封裝/薄膜封裝 |
棄料處理方式 | 棄料倉暫存/棄料返回車廂 |
采樣時間及間隔 | 每點小于50s |
控制方式 | 全自動 |
大車 | |
型號 | ZDC-650 |
形式 | 結構雙梁 |
長度 | 6.5米 |
寬度 | 2.4米 |
控制方式 | 變頻控制 |
最高速度 | 50cm/s |
電機功率 | 2.2KW*2 |
電機防護等級及絕緣等級 | IP55-F |
小車 | |
型號 | ZXC-100-CL |
形式 | 鋼繩或齒輪齒條 |
控制方式 | 變頻控制 |
最大速度 | 50cm/s |
電機功率 | 2.2KW |
電機防護等級及絕緣等級 | IP55/F |
6D激光掃描測量裝置 | |
形式 | 三軸掃描測量 |
測量精度 | ＜10mm |
測量數據范圍 | 車廂長度，寬高，底盤高度，煤面高度，拉筋位置，車廂傾斜度，煤體積 |
拉筋檢測方式 | 司機移動標記桿進行標記 |
采樣頭 | |
采樣頭型號 | ZCY-DS-273-3600 |
采樣頭直徑 | 273mm |
采樣頭長度 | 4000mm |
采樣頭轉速 | 280r/min |
電機型號 | 選配 |
減速機型號 | 硬齒面減速機型號選配 |
電機電壓等級 | 380V |
電機功率 | 11KW |
電機防護等級及絕緣等級 | IP55/F |
升降機構 | |
型號 | ZSJ-LT-360 |
升降機構形式 | 鏈條式 |
升降機構行程 | 3600mm |
減速機型號 | 硬齒面減速機 型號選配 |
電機功率 | 4KW |
電機電壓 | 380V |
電機防護等級及絕緣等級 | IP55-F |
除鐵給料機 | |
給料機形式 | 帶式全封閉 |
給料機形式 | 帶式全封閉 |
給料機帶寬 | 400mm |
給料機速度 | 0.2/s |
給料機出力 | 6T/h |
減速機型號 | |
電機功率 | 1.1KW |
電壓等級 | 380V |
電機防護等級及絕緣等級 | IP55-F |
零污染破碎裝置 | |
破碎機形式 | 環錘防堵破碎機 |
破碎機型號 | ZCP-F-10-6 |
破碎機出力 | 6T/h |
破碎機進/出料粒度 | ＜150mm/＜6mm/13mm |
防堵能力 | 水分小于30% |
破碎機驅動電機功率 | 11KW |
篦子清理電機功率 | 0.37KW |
進料口清理電機功率 | 0.37KW |
破碎機錘頭材質 | 硬質合金 |
錘頭壽命 | 8000H |
電機防護等級及絕緣等級 | IP55/F |
縮分料皮帶機 | |
皮帶機形式 | 全封閉 |
皮帶機驅動形式 | 電動滾筒驅動 |
帶寬 | 400mm |
速度 | 0.2m/s |
出力 | 8/h |
縮分器形式 | 旋轉刮板式 |
